Giải mã lớp vật lý: Hướng dẫn toàn diện về cơ sở hạ tầng cáp quang của trung tâm dữ liệu

Hướng dẫn này giải mã lớp vật lý, hướng dẫn bạn qua các thành phần quan trọng của cơ sở hạ tầng cáp quang của trung tâm dữ liệu hiện đại và giải thích vai trò của từng thành phần trong việc xây dựng nền tảng mạnh mẽ, có thể mở rộng.



Phần 1: Cánh cổng – Nơi thế giới bên ngoài gặp gỡ cốt lõi

Mọi trung tâm dữ liệu đều bắt đầu từ nơi kết nối bên ngoài đi vào tòa nhà. Điểm này, thường được gắn nhãn Lối vào/Ra trong sơ đồ cơ sở, là ranh giới giữa mạng của nhà cung cấp dịch vụ và mạng của bạn.

Thử thách:

Cáp trung kế đến, thường mang hàng trăm sợi cáp từ nhiều nhà cung cấp dịch vụ, phải được kết cuối, bảo vệ và tổ chức an toàn để phân phối bên trong cơ sở. Đây là một-điểm giao nhau có nguy cơ cao-một sự cố ở đây sẽ ảnh hưởng đến mọi thứ ở hạ lưu.

Giải pháp:

ODF chính (Khung phân phối quang)

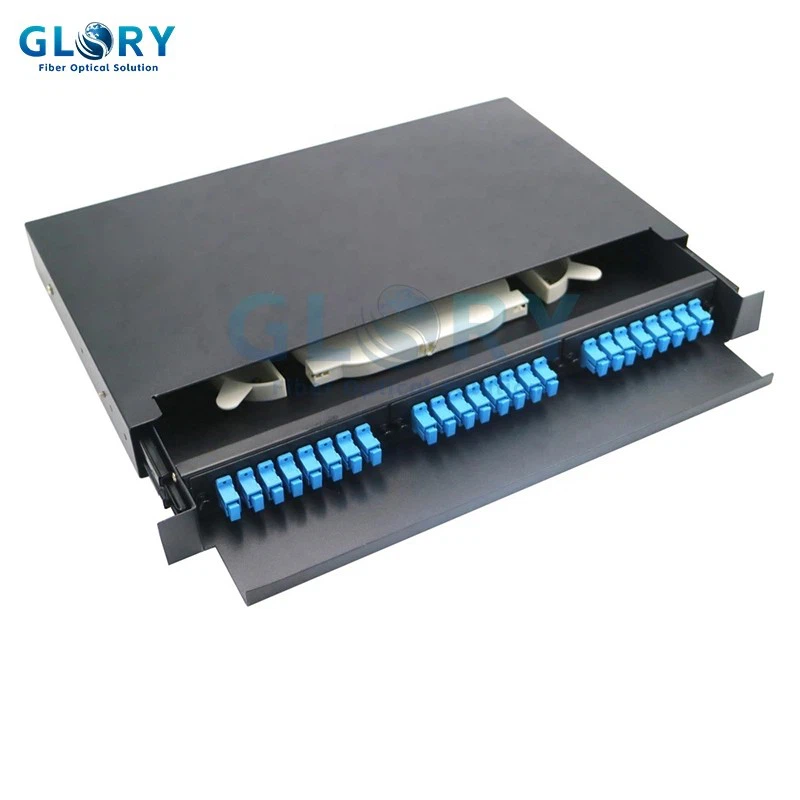

Thành phần quan trọng đầu tiên gặp phải là ODF chính, thường là khung lớn-đứng hoặc treo-trên sàn. Hãy coi nó như Nhà ga trung tâm lớn của mạng cáp quang của bạn.

Công dụng: ODF thực hiện một số chức năng thiết yếu trong một đơn vị:

• Chấm dứt:Nó cung cấp giao diện vật lý nơi các cáp cấp nguồn đến được kết cuối vĩnh viễn, thường bằng cách nối chúng thành các bím tóc được kết nối với các cổng bộ chuyển đổi ở mặt trước.

• Bảo vệ nối:Nó chứa và bảo vệ các mối nối nhiệt hạch mỏng manh nơi cáp bên ngoài gặp các bím tóc bên trong.

• Tổ chức:Nó mang lại trật tự cho sự hỗn loạn, định tuyến hàng trăm sợi riêng lẻ từ cáp bên ngoài cồng kềnh đến các cổng bộ điều hợp gọn gàng, có tổ chức và được gắn nhãn (thường là SC, LC hoặc MPO).

Tại sao lại chọn ODF chất lượng-cao ở đây?

• Sự bảo vệ:ODF chính bảo vệ phần dễ bị tổn thương nhất của mạng-điểm truy cập-khỏi hư hỏng vật lý, bụi và căng thẳng.

• Rõ ràng:Nó tạo ra điểm phân định rõ ràng đầu tiên. Giờ đây, mọi sợi quang từ thế giới bên ngoài đều có cổng nhà có thể truy cập được và có thể dự đoán được.

• Khả năng mở rộng:ODF mô-đun cho phép bạn chỉ kết thúc các sợi cần thiết hiện tại, để lại dung lượng trong khung để mở rộng trong tương lai mà không bị gián đoạn.



Phần 2: Đường trục – Đường cao tốc-tốc độ cao giữa các khu vực

Sau khi các sợi bên ngoài được kết thúc tại ODF chính, nhiệm vụ tiếp theo là kết nối chúng với các điểm phân phối khác nhau trên trung tâm dữ liệu-các ODF phân phối nằm ở các hàng hoặc vùng khác nhau. Điều này đòi hỏi phải có hệ thống cáp đường trục.

Thử thách:

Việc chạy các cáp song công riêng lẻ cho hàng trăm kết nối giữa các ODF ở xa sẽ tạo ra một mớ hỗn độn không thể quản lý được và tiêu tốn không gian đường dẫn có giá trị. Hơn nữa, khi tốc độ tăng lên 100G và 400G, bản thân hệ thống cáp phải hỗ trợ quang học song song.

Giải pháp: Cáp trung kế MPO

Đây là lúc công nghệ MPO (Đa{0}}đẩy sợi quang) trở nên không thể thiếu. Cáp trung kế MPO là một cụm có mật độ-cao với nhiều sợi (thường là 12, 24 hoặc 48) được kết thúc bằng một đầu nối MPO nhỏ gọn, duy nhất ở mỗi đầu.

Nó làm gì:

Nó hoạt động như một đường cao tốc có-công suất cao, được kết thúc trước{1}} giữa ODF chính và ODF phân phối hoặc giữa các công tắc lõi và chuyển mạch lá. Một đường trục MPO 24 sợi có thể thay thế 12 cáp LC song công, giúp giảm đáng kể dung lượng cáp.



Phần 3: Trung tâm phân phối – Trung tâm thần kinh của mỗi khu vực

Ở cuối mỗi trung kế MPO là ODF phân phối. Đây là trung tâm thần kinh cục bộ cho một hàng, lối đi hoặc khu vực tủ cụ thể. Đó là nơi đường trục có dung lượng cao-được chia thành các kết nối riêng lẻ cho máy chủ và bộ chuyển mạch.

Thử thách:

ODF phân phối phải cực kỳ linh hoạt. Nó nhận được các kết nối MPO mật độ- cao từ lõi nhưng cần cung cấp giao diện LC song công tiêu chuẩn cho phần lớn các máy chủ và bộ chuyển mạch. Nó cũng phải hỗ trợ việc di chuyển, thêm và thay đổi (MAC) nhanh chóng mà không làm gián đoạn lưu lượng truy cập trực tiếp.

Giải pháp: ODF phân phối mật độ mô-đun,{0}}cao

ODF phân phối không phải là một hộp-có kích thước-vừa với-tất cả. Đó là một nền tảng được thiết kế cho khả năng thích ứng.

Nó làm gì:

• Chấm dứt cáp xương sống:Nó cung cấp các bảng vá nơi các đường trục MPO từ lõi được kết nối, thường sử dụng băng MPO hoặc bảng chuyển đổi.

• Cung cấp kết nối thiết bị:Nó cung cấp một loạt cổng song công LC (hoặc các loại đầu nối khác) dày đặc sẵn sàng để vá lỗi cho máy chủ và bộ chuyển mạch-của-giá đỡ (TOR).

• Quản lý các kết nối chéo:Nó đóng vai trò là trường vá lỗi trung tâm, cho phép các kỹ thuật viên sử dụng cáp nhảy ngắn để kết nối bất kỳ cổng trục nào với bất kỳ cổng thiết bị nào một cách hoàn toàn linh hoạt.



Tại sao chọn thiết kế mô-đun?



Phần 4: Chặng cuối cùng – Kết nối với máy chủ và thiết bị chuyển mạch



Chặng cuối cùng của hành trình là kết nối từ ODF phân phối đến thiết bị đang hoạt động thực tế: Bộ chuyển mạch mạng và máy chủ. Dặm cuối cùng này yêu cầu hai loại cụm sợi chính.

Thử thách:

Kết nối trường vá mật độ-cao (thường có cổng song công LC) để chuyển đổi các cổng có thể là LC hoặc MPO và thực hiện việc đó theo cách duy trì tính toàn vẹn của tín hiệu và cho phép dễ dàng thay đổi trong tương lai.

Các giải pháp:

Cáp đột phá MPO & Dây nối sợi tiêu chuẩn

A. Cáp đột phá MPO (Cáp khai thác)

• Chúng là gì:Các cụm chuyên dụng này có một đầu nối MPO duy nhất ở một đầu và nhiều đầu nối song công (thường là 4, 6 hoặc 12 LC) ở đầu kia.

• Nơi chúng được sử dụng:Chúng là công cụ hoàn hảo để kết nối cổng chuyển đổi MPO mật độ-cao với nhiều cổng máy chủ hoặc với bảng vá lỗi. Ví dụ: cổng chuyển đổi 40G (sử dụng đầu nối MPO) có thể kết nối với cáp đột phá tạo thành bốn kết nối LC 10G cho bốn máy chủ riêng biệt.

• Tại sao chọn chúng:Họ cung cấp quá trình chuyển đổi đáng tin cậy, được thiết kế tại nhà máy giữa thiết bị tốc độ cao-dựa trên MPO-và cơ sở hạ tầng cáp có cấu trúc dựa trên LC-tiêu chuẩn. Chúng loại bỏ nhu cầu về các mô-đun MPO-đến-quạt ra LC-riêng biệt và các dây vá bổ sung.

B. Dây vá sợi tiêu chuẩn (LC, SC, v.v.)

Chúng là gì:Thành phần phổ biến và quen thuộc nhất-một bộ nhảy cáp quang song công, đơn giản có LC, SC hoặc các đầu nối khác ở mỗi đầu.

Nơi chúng được sử dụng:Để kết nối trực tiếp giữa cổng ODF phân phối và NIC máy chủ hoặc giữa bảng vá lỗi và cổng LC cố định của bộ chuyển mạch TOR. Chúng cũng được sử dụng cho các liên kết ngắn, trực tiếp trong một giá đỡ.

Tại sao chọn dây vá chất lượng:

Hiệu suất ở đây là rất quan trọng. Dây nối có chất lượng kém-có độ suy hao chèn cao hoặc suy hao phản hồi kém có thể làm suy giảm toàn bộ liên kết. Hãy tìm dây có đầu nối đáng tin cậy, vỏ chống căng bền và chế độ cáp quang chính xác (OM3/OM4 cho chế độ đa chế độ, OS2 cho chế độ đơn).

GLORY cung cấp đầy đủ các loại cáp đột phá MPO và dây vá tiêu chuẩn, có nhiều độ dài, loại đầu nối và chế độ sợi quang khác nhau, tất cả đều được kiểm tra nghiêm ngặt để đảm bảo tính toàn vẹn của tín hiệu đầu cuối-đến{1}}đầu cuối.



Xây dựng nền tảng cho tương lai

Lớp vật lý của trung tâm dữ liệu không chỉ đơn thuần là "cáp". Nó là một hệ thống được thiết kế cẩn thận gồm các thành phần được kết nối với nhau, mỗi thành phần đóng một vai trò quan trọng trong việc đảm bảo hiệu suất, độ tin cậy và khả năng quản lý.

Từ ODF chính ở lối vào, qua đường cao tốc MPO Trunk, đến ODF phân phối linh hoạt và cuối cùng là cáp ngắt và dây vá chạm vào máy chủ, mọi thành phần đều phải được lựa chọn cẩn thận. Đầu tư vào các thành phần dựa trên-chất lượng cao, tiêu chuẩn{2}}-và hiểu cách chúng hoạt động cùng nhau-không phải là một khoản chi phí; đó là khoản đầu tư chiến lược vào hiệu quả hoạt động lâu dài,{5}}của trung tâm dữ liệu, khả năng mở rộng và tổng chi phí sở hữu.

Khi các thành phần này được thiết kế và triển khai dưới dạng một hệ thống tích hợp, kết quả là một lớp vật lý không chỉ là cấu trúc hỗ trợ thụ động mà còn là yếu tố hỗ trợ tích cực cho sự linh hoạt và tăng trưởng trong kinh doanh.
