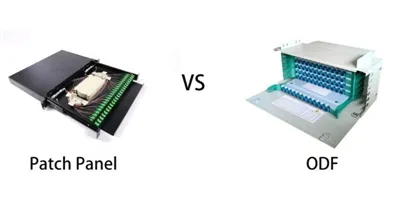

Ngoài bề mặt: Tại sao ODF không chỉ là một bảng vá lỗi lớn

Công dụng của Patch Panel: Giao diện hiển thị

Bảng vá lỗi thường bao gồm những gì:

• Cổng bộ chuyển đổi để kết nối chéo

• Neo cáp cơ bản

• Hệ số dạng nhỏ gọn,{0}}hiệu quả về không gian



Bảng vá lỗi thường không bao gồm:

• Bảo vệ mối nối vĩnh viễn cho cáp trung chuyển

• Tổ chức lưu trữ chất xơ dư thừa

• Được tích hợp-gắn cho bộ chia PLC

• Bịt kín nhiều{0}}đầu vào cáp dành cho cáp có đường kính-lớn

• Khả năng mở rộng vượt quá số lượng cổng cố định

Đối với những môi trường đơn giản-như một giá đỡ thiết bị trong trung tâm dữ liệu hoặc một tủ viễn thông nhỏ-bảng vá lỗi thường là công cụ phù hợp. Nó cung cấp một giao diện rõ ràng mà không có sự phức tạp không cần thiết.

Nhưng khi bảng vá lỗi được sử dụng trong vai trò đòi hỏi nhiều hơn thì những hạn chế sẽ nhanh chóng trở nên rõ ràng.



ODF làm gì: Hệ thống hoàn chỉnh

ODF không phải là một thành phần đơn lẻ. Đó là một khung-một hệ thống hoàn chỉnh được thiết kế để quản lý toàn bộ vòng đời của cáp quang tại nút mạng trung tâm. Trong đó bảng vá lỗi cung cấp điểm kết nối thì ODF cung cấp một ngôi nhà.

Dưới đây là năm khả năng về cơ bản giúp phân biệt ODF với bảng vá lỗi:

1. Bảo vệ mối nối tích hợp

Trong bất kỳ mạng lưới nhà máy bên ngoài nào, cáp cấp nguồn đi vào văn phòng trung tâm hoặc điểm phân phối phải được nối cố định vào các dây bím kết nối với các cổng bộ chuyển đổi. Những điểm nối này là những điểm quan trọng nhất-và dễ bị tổn thương nhất-trong mạng.

Một bảng vá lỗi không có khả năng nối. Việc nối phải được thực hiện ở nơi khác, thường là trong các hộp nối riêng biệt được gắn ở đâu đó trên giá đỡ, tạo ra hệ thống lắp đặt mất kết nối và lộn xộn.

Tuy nhiên, ODF bao gồm các khay nối chuyên dụng được tích hợp trực tiếp vào khung. Các khay này bảo vệ từng mối nối nhiệt hạch bằng các ống bọc co nhiệt-, sắp xếp chúng để dễ nhận biết và bảo vệ chúng khỏi rung động và chuyển động. Kết quả là một giải pháp tích hợp, rõ ràng trong đó việc nối và kết cuối cùng tồn tại trong một hệ thống.

2. Lưu trữ sợi Slack

Cáp quang không bao giờ có độ dài chính xác. Luôn có thêm độ chùng cần phải được bảo quản-cuộn cẩn thận, bảo vệ khỏi bị xoắn và duy trì ở bán kính uốn cong thích hợp để ngăn chặn những-uốn cong vi mô gây mất tín hiệu.

Bảng vá lỗi không có không gian để lưu trữ tạm thời. Sợi thừa cuối cùng sẽ bị cuộn lỏng lẻo phía sau giá đỡ, thường được dán hoặc buộc bằng dây kéo- theo cách vi phạm các yêu cầu về bán kính uốn cong.

ODF được thiết kế với bộ lưu trữ chùng có tổ chức được tích hợp sẵn. Ống cuộn, thanh dẫn hướng và khay lưu trữ chuyên dụng cho phép kỹ thuật viên cuộn gọn gàng và cố định sợi thừa, duy trì bán kính uốn cong thích hợp và bảo vệ sợi khỏi hư hỏng khi xử lý trong tương lai.

3. Tích hợp bộ chia tín hiệu

Mạng FTTH và FTTx dựa vào bộ chia PLC để phân phối một tín hiệu quang duy nhất cho nhiều người dùng. Các bộ chia này-dù là 1x2, 1x4, 1x8, 1x16 hay 1x32-cần được đặt, bảo vệ và sắp xếp trong điểm phân phối.

Bảng vá lỗi không có bộ chia. Chúng thường được gắn bên ngoài bằng giá đỡ hoặc đơn giản là để lỏng lẻo bên trong tủ, tạo ra sự lộn xộn và tăng nguy cơ hư hỏng trong quá trình bảo trì.

ODF bao gồm các khe lắp bộ chia chuyên dụng, được thiết kế để giữ chắc chắn các mô-đun bộ chia PLC tiêu chuẩn. Bộ chia trượt vào đúng vị trí giống như bảng điều khiển bộ chuyển đổi, tạo ra một bản cài đặt gọn gàng, chuyên nghiệp, dễ bảo trì và mở rộng quy mô.

4. Quản lý đầu vào cáp chuyên nghiệp

Tại điểm phân phối trung tâm, nhiều cáp trung chuyển có đường kính lớn{0}}đi vào khung từ các tuyến đường bên ngoài nhà máy. Các loại cáp này mang các bộ phận có độ bền kéo đáng kể (sợi thép hoặc aramid) và phải được neo đúng cách để ngăn lực căng truyền đến các sợi mỏng manh bên trong.

Bảng vá lỗi thường có các lỗ luồn cáp nhỏ với khả năng giảm lực căng tối thiểu-thích hợp cho cáp nối trong nhà nhưng không phù hợp với cáp cấp liệu của nhà máy bên ngoài.

ODF được thiết kế với hệ thống đầu vào cáp chắc chắn. Những-kẹp hạng nặng, vòng đệm bịt ​​kín và các điểm cố định bộ phận chịu lực chuyên dụng đảm bảo rằng mọi cáp vào đều được neo đúng cách, bịt kín chống bụi và hơi ẩm cũng như được bảo vệ khỏi lực kéo.

5. Khả năng mở rộng

Một bảng vá lỗi có mật độ cổng cố định: 24 cổng trong 1U, 48 cổng trong 2U. Nếu cần thêm dung lượng, bạn thêm một bảng khác-và một bảng khác, rồi một bảng khác-tạo một chồng các thiết bị riêng biệt với các đầu vào cáp riêng biệt và quản lý riêng biệt.

Một ODF được thiết kế để mở rộng quy mô. Các khay mô-đun, bảng điều khiển có thể hoán đổi cho nhau và khung có thể mở rộng cho phép tăng dung lượng từ 24 sợi lên 144, 288 hoặc thậm chí nhiều hơn-trong một hệ thống thống nhất duy nhất. Khi nhu cầu dung lượng tăng lên, bạn thêm mô-đun chứ không phải toàn bộ khung mới.



Tại sao sự khác biệt lại quan trọng trong thực tế

Việc chọn bảng vá lỗi khi bạn thực sự cần ODF sẽ dẫn đến một loạt vấn đề về vận hành:

• Các mối nối không được bảo vệ-tiếp xúc với bụi, hơi ẩm và sự xáo trộn ngẫu nhiên

• Các sợi chùng được cuộn lộn xộn-tạo ra những khúc cua-vi mô làm giảm chất lượng tín hiệu

• Bộ chia được gắn bằng băng hoặc dây buộc-cơn ác mộng bảo trì sắp xảy ra

• Các điểm vào cáp không được bịt kín-cho phép bụi, hơi ẩm và thậm chí cả sâu bọ xâm nhập

• Việc mở rộng công suất yêu cầu toàn bộ khung hình mới-tạo ra sự chắp vá của các thiết bị không khớp

Những phím tắt này không tiết kiệm tiền. Họ chuyển chi phí từ việc mua sắm trả trước sang hoạt động dài hạn-: lỗi xảy ra thường xuyên hơn, thời gian khắc phục sự cố dài hơn, nguy cơ gián đoạn dịch vụ cao hơn và cuối cùng là thay thế cơ sở hạ tầng chưa bao giờ được thiết kế cho vai trò thực tế của nó.



Một nguyên tắc thực tế

Sử dụng Bảng điều khiển khi bạn kết thúc cáp trong một giá đỡ hoặc tủ duy nhất, trong đó tất cả việc nối, lưu trữ lỏng và tách được xử lý ở nơi khác-thường trong hộp ODF hoặc hộp nối riêng biệt.

Sử dụng ODF khi bạn đang quản lý điểm phân phối trung tâm cho một phần mạng-nơi cáp trung chuyển đi vào từ bên ngoài, các mối nối được tạo ra, bộ chia được đặt và các sợi được sắp xếp để phục vụ lâu dài-đến nhiều vị trí hạ nguồn.

Tóm lại:bảng vá lỗi là một thành phần được thiết kế cho một vai trò cụ thể và có giới hạn. ODF là một hệ thống được thiết kế để đóng vai trò là trung tâm của mạng phân phối cáp quang của bạn.
