Mái vòm co nhiệt

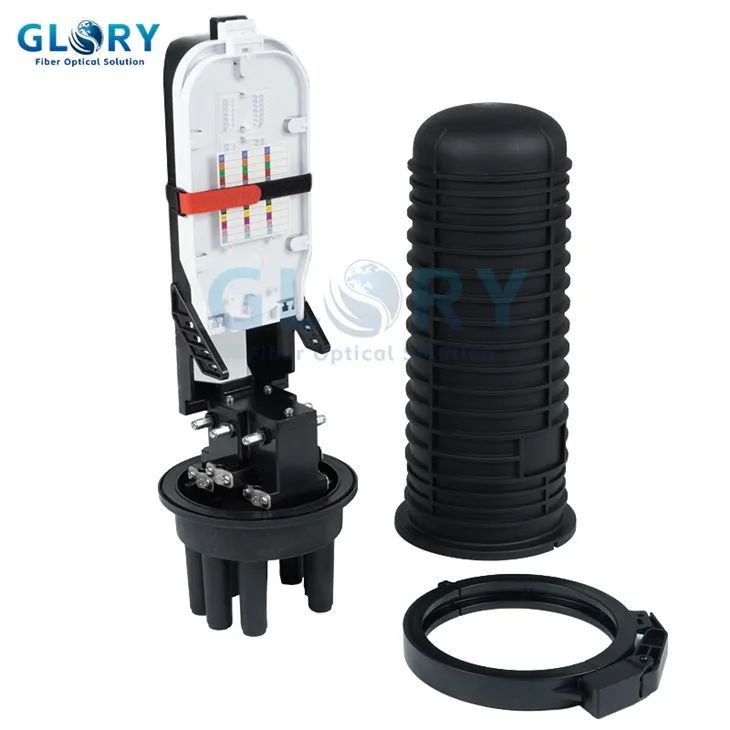

GL-GPJ09-5606 Mái vòm co nhiệt được sử dụng trong các ứng dụng trên không, treo tường và ngầm để nối thẳng và phân nhánh của cáp quang. Các mối nối mái vòm là sự bảo vệ tuyệt vời cho các mối nối cáp quang khỏi môi trường ngoài trời như tia cực tím, nước và thời tiết, với khả năng bịt kín chống rò rỉ và bảo vệ IP68.

Phần đóng có 7 cổng vào ở cuối (1 cổng tròn và 6 cổng hình bầu dục). Vỏ của sản phẩm được làm từ chất liệu PP+GF. Vỏ và đế được bịt kín bằng cách ấn cao su silicon bằng kẹp được chỉ định. Các cổng vào được bịt kín bằng ống co nhiệt. Các nắp có thể được mở lại sau khi được niêm phong và tái sử dụng mà không cần thay đổi vật liệu bịt kín.





Tên mục	Loại co nhiệt dạng đóng vòm GL-GPJ09-5606
Kích thước (mm)	525 × Φ225
Màu sắc	Đen
Cổng cáp	1 cổng hình bầu dục: Φ10-15mm; 6 cổng tròn: Φ8-15mm
Lớp bảo vệ	IP68
Công suất mối nối sợi	Sợi đơn 144 lõi Lõi sợi 432
Công suất khay đơn	Sợi đơn 36 lõi Ruy băng sợi 108 lõi
Số lượng tối đa. lắp ráp khay	4 chiếc
Ứng dụng	Gắn trên không/tường/cực
Thùng Carton bên trong (mm)	540×245×210 (1 cái)
Thùng Carton bên ngoài (mm)	555×510×675 (6 chiếc)



• Đế co nhiệt với 1 đầu vào và 6 đầu ra, kích thước trung bình và IP68

• Chu kỳ nhiệt độ: -40 độ đến + 65 độ, không có không khí bên trong, Chu kỳ: 10 lần, đóng cửa không rò rỉ khí.

• Cấp chịu lửa của vật liệu nhựa nhiệt dẻo UL94-HB

• Insulation resistance: >2*104MΩ.

• Được thiết kế linh hoạt, nó có hệ thống bịt kín co nhiệt có độ tin cậy cao.

• Không gian chứa sợi và kết cấu khay nối hợp lý.

• Dễ dàng lắp đặt mà không cần dụng cụ đặc biệt.

Bản vẽ kết cấu:

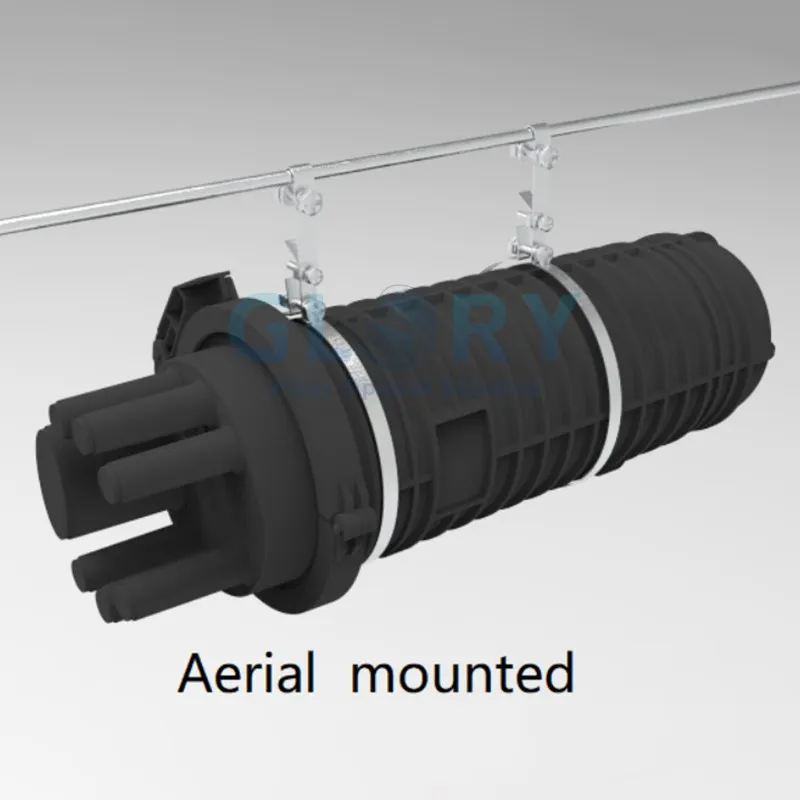

Cài đặt:

Mái vòm này có khả năng kháng hóa chất và cơ học cho việc lắp đặt dưới lòng đất, trên không, tường và bệ







Làm thế nào để lắp đặt Vòm co nhiệt trong hố ga?

Cáp quang ngày càng trở nên phổ biến cho mục đích viễn thông và kết nối mạng vì hiệu suất vượt trội so với dây đồng truyền thống. Tuy nhiên, để đảm bảo truyền tín hiệu tối ưu, điều cần thiết là phải bảo vệ và quản lý cáp quang, đây là nơi cần đóng mối nối sợi. Trong bài viết này, chúng ta sẽ thảo luận về cách lắp đặt mối nối sợi dạng vòm trong hố ga.



Bước 1: Chuẩn bị khu vực làm việc

Trước khi bắt đầu làm việc, hãy đảm bảo rằng hố ga sạch sẽ và không có mảnh vụn. Việc đóng cửa phải được lắp đặt trên một bề mặt phẳng, vì vậy hãy đảm bảo khu vực đó bằng phẳng. Đảm bảo có đủ ánh sáng, thông gió và thiết bị an toàn như găng tay và kính an toàn.

Bước 2: Mở gói bộ đóng mối nối cáp quang

Bộ đóng mối nối sợi dạng vòm thường chứa các thành phần sau:

Thân đóng dạng vòm

Khay nối

Miếng đệm cáp (để vào cáp nếu đế cơ khí)

Dây buộc cáp

Ống co nhiệt

Hướng dẫn cài đặt

Đảm bảo tất cả các thành phần đều có mặt và ở tình trạng tốt trước khi tiếp tục.

Bước 3: Chuẩn bị cáp quang và mối nối, sắp xếp các sợi cáp

Cởi bỏ lớp vỏ ngoài của cáp quang và cắt các bộ phận chịu lực theo độ dài cần thiết. Đảm bảo rằng cáp quang sạch sẽ và không có mảnh vụn hoặc cạnh sắc. Sau khi nối, sắp xếp các sợi và đặt vào các khe, đảm bảo không bị chùng quá mức và các sợi không bị rối.

Bước 4: Bịt kín phần đóng và kiểm tra cáp quang bằng OTDR hoặc thiết bị kiểm tra phù hợp khác để đảm bảo rằng chúng được nối đúng cách và hoạt động chính xác.

Tóm lại, việc lắp đặt mối nối sợi dạng vòm trong hố ga đòi hỏi phải có sự chuẩn bị cẩn thận và chú ý đến từng chi tiết. Thực hiện theo các bước được nêu ở trên sẽ giúp đảm bảo cài đặt thành công, bảo vệ và quản lý cáp quang để có hiệu suất tối ưu.
