Bao vây nối sợi nhỏ



Bao vây nối sợi có bản lề nhỏ



Vỏ bọc sợi nhỏ của GL-9415 là một hộp nằm ngang nhỏ, có bản lề với các cổng cho 4 dây cáp đến và 4. Nó là một sản phẩm kết nối sợi quang đa mục đích được thiết kế để ghép nối và chấm dứt cáp quang. Các vỏ bọc chứa nhiều loại cáp quang khác nhau (ống lỏng, bộ xương, ruy băng, v.v.) và có thể được lắp đặt trong các môi trường khác nhau (trên cao, gắn trên tường, đường ống, hố ga hoặc dưới lòng đất). Kích thước nhỏ gọn của nó và trọng lượng nhẹ giúp giảm thiểu chi phí vận chuyển.



Cơ thể bao vây sử dụng vật liệu PC+PBT. Các thành phần nhựa bên trong được làm từ ABS. Các bộ phận kim loại sử dụng tấm thép cán lạnh được bảo vệ ăn mòn để đảm bảo chất lượng sản phẩm.



Thông số kỹ thuật:



Tên vật phẩm	GL-9415 Vỏ bọc sợi nhỏ
Kích thước (mm)	250 (l) x185 (w) x75 (h) dung sai +/- 5 mm
Màu sắc	Xám
Cổng cáp	4 đầu vào và 4 ổ cắm Thích hợp cho cáp sợi φ3-15 mm
Lớp bảo vệ	IP68
Công suất mối nối sợi	48 sợi
Dung lượng của khay đơn	12 sợi
Tối đa qty. Khay lắp ráp	4 PC
Ứng dụng	Nắp trên không/hố ga/tường
Hộp đựng bên trong (mm)	300 × 200 × 100 (1 mảnh)
Thùng ngoài (mm)	430 × 320 × 560 (10 chiếc)



Đặc trưng:



• Hộp bao vây nhỏ gọn với thiết kế mở, có kích thước nhỏ để sử dụng dễ dàng
• Phương pháp niêm phong: con dấu cơ học (ốc vít chống giả mạo), được thiết kế để mở và đóng lặp lại
• Chất liệu con dấu: silicone lưu hóa
• Tất cả các ốc vít và miếng đệm đều là thép không gỉ 304, tăng cường khả năng chống ăn mòn
• Xếp hạng IK08 và IP68, đáp ứng các tiêu chuẩn IEC
• Không gian bên trong rộng rãi cho vị trí chung và lưu trữ sợi, bảo vệ các kết nối khỏi các yếu tố môi trường bên ngoài.



Vẽ cấu trúc:

Sơ đồ cài đặt tường:

1 Cài đặt hai tấm gắn lên vỏ bọc sợi nhỏ.

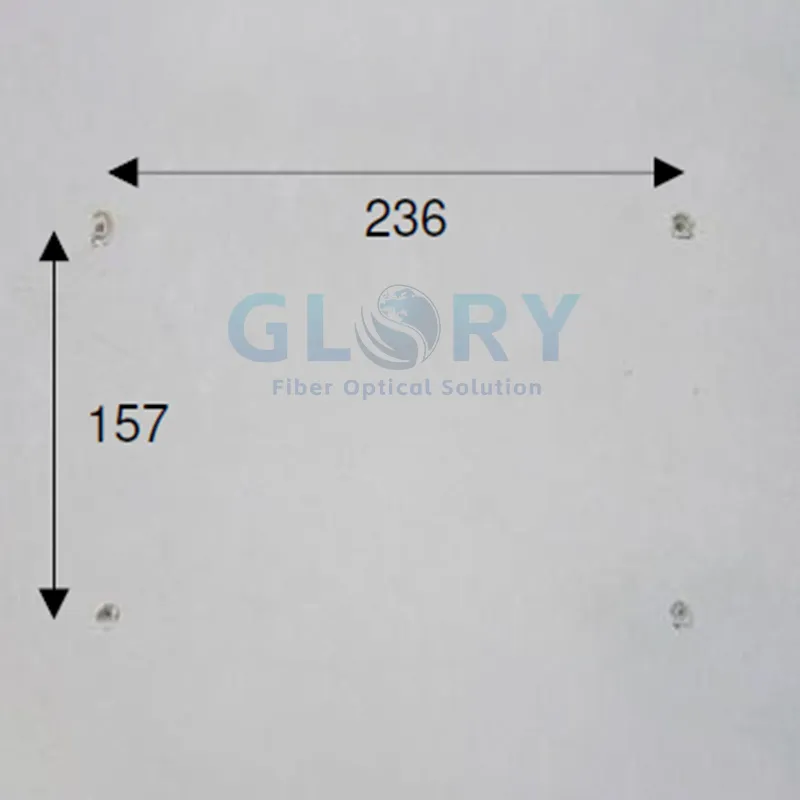

2 Sử dụng máy khoan bộ gõ 6 mm, khoan bốn lỗ vào tường trong các vị trí được hiển thị trong hình.

3 Sau đó, bảo vệ vỏ bọc bằng các tấm lắp vào tường bằng cách sử dụng ốc vít và neo (vào các lỗ khoan)

Câu hỏi thường gặp:



1 Làm thế nào để chọn niêm phong cho vỏ bọc sợi nhỏ?

Chọn niêm phong phù hợp theo đường kính cáp sợi được sử dụng, vui lòng kiểm tra các thông tin sau:

Choke plug 1 choke plug 2



Đường kính	Mục
3-5mm	Cú cắm sặc 1+ C plug sealing type. Có sẵn cho cáp thả
5-7mm	Cú cắm sặc 2+ C plug sealing type. Có sẵn cho cáp thả
7-9,5mm	B Type Nealing plug
9,5-11,5mm	C plug sealing
11,5-15mm	D plug sealing plug
