Cáp quang thả FTTH



Cáp sợi quang trong nhà/ngoài trời



Cáp sợi quang thả trong nhà này có thiết kế 2 mm x 3 mm. Nó được thiết kế cho các ứng dụng Fiber cho các ứng dụng HOME (FTTH). Thích hợp để kết nối thiết bị truyền thông, nó cũng được sử dụng như một cáp truy cập tòa nhà trong các hệ thống phân phối cơ sở. Các sợi quang được định vị ở trung tâm của cáp, với hai thành viên cường độ nhựa được cốt sợi song song hoặc các thành viên cường độ dây thép được đặt ở cả hai bên. Áo khoác ngoài thường được làm bằng vật liệu LSZH đen và trắng (Halogen không khói thấp), có đường kính tương đối nhỏ và tính linh hoạt tốt.



Cáp thả FTTH này có mặt cắt hình 8 '. Các thành viên gia cố được đặt ở trung tâm của hai vòng tròn và có thể là kim loại hoặc phi kim loại. Sợi quang được định vị tại trung tâm hình học của mặt cắt hình 8 '. Sợi bên trong cáp chủ yếu là G.657A2 Sợi bán kính uốn nhỏ, cho phép lắp đặt với bán kính uốn nhỏ tới 20 mm.



Các tính năng cho cáp thả phẳng ftth:



1. Dễ dàng dải
2. Chấm dứt trực tiếp
3. Đường kính nhỏ
4. Thiết kế khô hoàn toàn
5. Kháng nước
6. Chất chống cháy không có halogen / khói thấp Halogen
7. Linh hoạt
8. Được thực thi với các thành viên sức mạnh phi kim loại

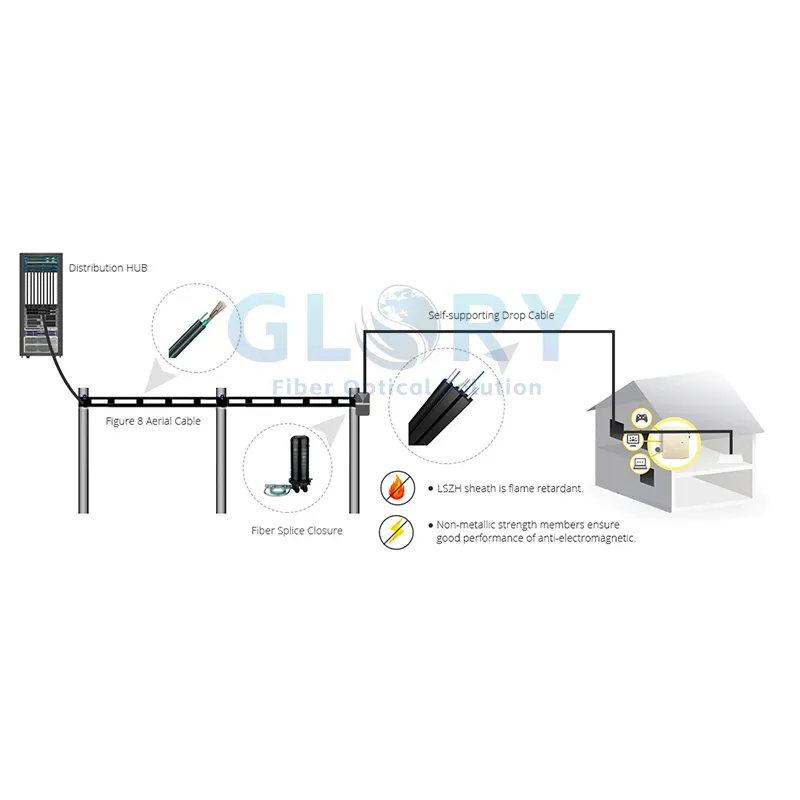

Các ứng dụng của cáp quang thả FTTH:

Cáp thả ngoài trời FTTH là một loại cáp quang mới. Nó có hình dạng bướm/ hình 8. Trở nên nhỏ gọn và nhẹ, nó rất phù hợp cho sợi đến nhà (FTTH). Nó có thể được cắt để phù hợp với khoảng cách cần thiết trên trang web. Tính năng này làm tăng hiệu quả xây dựng. Cấu trúc hình 8 hình 8 duy nhất của cáp cho phép chấm dứt trường nhanh chóng.



Thông số kỹ thuật:



Mục	Tham số công nghệ
Loại cáp	Thả cáp
Số lượng cáp	1 2 4 6 8 12
Màu sợi	Màu xanh lá cây, màu vàng
Loại sợi	9/125 (G657A2)
Màu sắc vỏ bọc	Đen và trắng
Vật liệu vỏ bọc	LSZH
Kích thước cáp (mm)	3.0(±0.1) *2.0(±0.1); 5.2(±0.1) *2.0(±0.1)
Trọng lượng cáp (kg/km)	15
Tối thiểu. Bán kính uốn (mm)	10 (tĩnh) 25 (tĩnh) 30 (tĩnh) 60 (tĩnh)
Suy giảm (db/km)	0,4 ở 1310nm, 0,3 ở 1550nm
Độ bền kéo ngắn (n)	200; 600
Kháng nghiền nát (N/100mm)	1000; 2200
Nhiệt độ hoạt động (độ)	-20 ~ +70 độ

Số lượng sợi	Đường kính cáp mm	Trọng lượng cáp Kg/km	Độ bền kéo Dài hạn/ngắn hạn N	Kháng nghiền nát Dài hạn/ngắn hạn N/100m	Bán kính uốn Tĩnh/động mm
1	2.0×3.0	8	100/200	1000/2200	15D/30D
2	2.0×3.0	8	100/200	1000/2200	15D/30D
4	2.0×3.0	8	100/200	1000/2200	15D/30D
6	2.0×3.5	8.5	100/200	1000/2200	15D/30D
8	2.0*4.0	9.0	100/200	1000/2200	15D/30D
12	2.0*5.0	9.7	100/200	1000/2200	15D/30D



Chi tiết đóng gói:



1-2km mỗi cuộn. Đóng gói bởi trống gỗ. Đóng gói khác có sẵn theo yêu cầu của khách hàng.

Vỏ vỏ:



Bản in sau (thụt lá nóng trắng) được áp dụng trong khoảng thời gian 1 mét.

Một. Nhà cung cấp: vinh quang hoặc như khách hàng yêu cầu;

b. Mã tiêu chuẩn (loại sản phẩm, loại sợi, số lượng sợi);

c. Năm sản xuất

d. Độ dài đánh dấu tính bằng mét.



Ghi chú:



Tiêu chuẩn đóng gói và chi tiết như trên được ước tính và kích thước & trọng lượng cuối cùng sẽ được xác nhận trước khi giao hàng.

Các dây cáp được đóng gói trong thùng carton, cuộn trên trống Bakelite & gỗ. Trong quá trình vận chuyển, nên sử dụng các công cụ đúng để tránh làm hỏng gói và xử lý dễ dàng. Cáp phải được bảo vệ khỏi độ ẩm, tránh xa nhiệt độ cao và tia lửa lửa, được bảo vệ khỏi uốn cong và nghiền nát, được bảo vệ khỏi căng thẳng cơ học và thiệt hại.
