Cáp đột phá Mtp Mpo

Cáp đột phá/Cáp khai thác 12 lõi MPO-LC Singlemode 3.0mm

MTP là hệ thống kết nối trước cáp quang có mật độ cao, thường được sử dụng trong ba lĩnh vực.

•Ứng dụng Trung tâm dữ liệu với môi trường có mật độ cao

•Cáp quang tới tòa nhà

•Ứng dụng đầu nối bên trong trong thiết bị cáp quang.

Cáp khai thác MTP/MPO, còn được gọi là cáp ngắt MTP/MPO hoặc cáp quạt ra MTP/MPO, là cáp quang được kết thúc bằng đầu nối MTP/MPO ở một đầu và MTP/MPO/LC/FC/SC/ST/MTRJ các đầu nối (thường là MTP đến LC) ở đầu bên kia. Cáp chính thường là cáp tròn LSZH 3.0mm, cáp đột phá 2.0mm. Đầu nối MPO/MTP Nữ và Nam có sẵn và Đầu nối loại Nam có chân. Tất cả các Đầu nối MPO/MTP chúng tôi sử dụng Thương hiệu USConec. Tất cả cáp vá sợi MPO/MTP của chúng tôi đều tuân thủ Tiêu chuẩn IEC-61754-7 và TIA-604-5. Chúng tôi có thể làm cả loại Tiêu chuẩn và loại Elite. Đối với cáp vỏ ngoài, chúng tôi có thể làm cáp tròn 3,0mm cũng có thể là cáp ruy băng có vỏ bọc phẳng hoặc cáp MTP ruy băng trần .

Cáp quang MTP được thiết kế cho các ứng dụng mật độ cao yêu cầu hiệu suất cao và lắp đặt nhanh chóng, đồng thời đáp ứng nhiều yêu cầu về cáp quang.





Kiểu	Chế độ đơn		Chế độ đơn		Đa chế độ
	(APC tiếng Ba Lan)		(UPC tiếng Ba Lan)		(PC tiếng Ba Lan)
Số lượng chất xơ	8,12,24, v.v.		8,12,24, v.v.		8,12,24, v.v.
Loại sợi	G652D, G657A1, v.v.		G652D, G657A1, v.v.		OM1, OM2, OM3, v.v.
Mất chèn tối đa	Ưu tú	Tiêu chuẩn	Ưu tú	Tiêu chuẩn	Ưu tú	Tiêu chuẩn
	Tổn thất thấp		Tổn thất thấp		Tổn thất thấp
	Nhỏ hơn hoặc bằng 0,35 dB	Nhỏ hơn hoặc bằng 0,75dB	Nhỏ hơn hoặc bằng 0,35 dB	Nhỏ hơn hoặc bằng 0,75dB	Nhỏ hơn hoặc bằng 0,35 dB	Nhỏ hơn hoặc bằng 0.60dB
Trả lại tổn thất	Lớn hơn hoặc bằng 60 dB		Lớn hơn hoặc bằng 60 dB		NA
Độ bền	Lớn hơn hoặc bằng 500 lần		Lớn hơn hoặc bằng 500 lần		Lớn hơn hoặc bằng 500 lần
Nhiệt độ hoạt động	-40 độ ~ +80 độ		-40 độ ~ +80 độ		-40 độ ~ +80 độ
Bước sóng thử nghiệm	1310nm		1310nm		1310nm

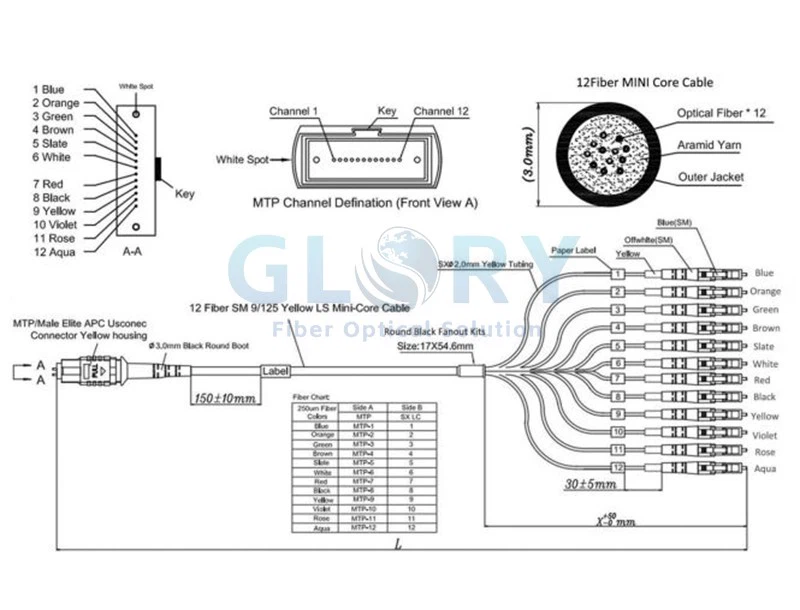

Dưới đây là thông số kỹ thuật của Cáp Patch 12Core MTP/APC-LC Breakout 3.0mm làm tài liệu tham khảo. Đầu nối MTP là Đầu nối Male Elite APC Usconec Vỏ màu vàng, Cáp là cáp lõi đơn Singlemode 12 sợi, Bộ quạt ra hình tròn, Breakout 2.0mm. Màu sợi bên trong từ 1 ~ 12 là Xanh lam, Cam, Xanh lục, Nâu, Đá phiến, Trắng, Đỏ, Đen, Vàng, Tím, Hồng, Thủy.

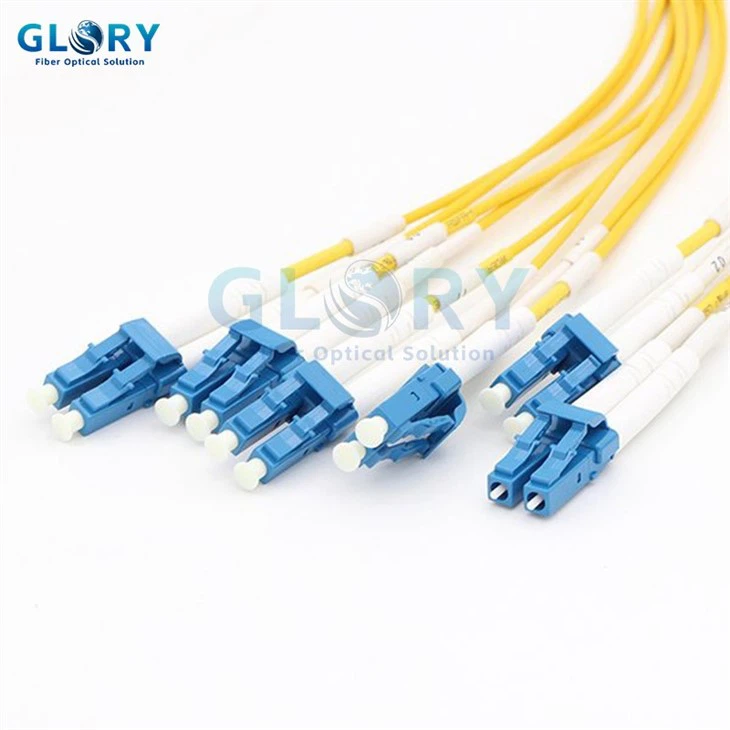

•Một đầu nối MTP/MPO duy nhất ở một đầu tách ra thành đầu nối 4/6LC

•Được thiết kế để tiết kiệm không gian bảng mặt trước và hợp lý hóa việc quản lý sợi quang

• Hỗ trợ sử dụng gắn trực tiếp vào bộ thu phát 40G

•Tổn thất chèn nhỏ hơn hoặc bằng 0,75dB

•Return loss: MTP/MPO>=55dB, LC>=50dB

•Tuân thủ tiêu chuẩn IEC{0}} và TIA-604-5(FOCIS-5)

•Nhiệt độ hoạt động: -40 độ ~80 độ

Cáp đột phá MTP MPOCác ứng dụng:

• Triển khai mạng cáp quang

• Ethernet nhanh

• Mạng Ethernet tốc độ cao

Hướng dẫn mua hàng:

Chọn loại đầu nối bạn cần.

2 Ba phương pháp phân cực Loại A, Loại B và Loại C được sử dụng để đảm bảo phân bổ hai chiều phù hợp.

Xin lưu ý: Khi nó được kết nối với hai bộ thu phát 40G QSFP +, vui lòng chọn Chữ thập loại B làm cực; khi nó được kết nối với các thiết bị khác như MTP LGX Cassette, bạn có thể chọn bất kỳ cực nào mà bạn cần.

3 Màu cáp có thể được tùy chỉnh.
